AutoCAD中圆工具的使用

在平时使用AutoCAD的过程中需要绘制各种图形时，其中圆的参数非常简单，圆心坐标+半径，但在实际绘图时很少给出这两个参数，而是需要通过跟其他图形的位置关系，今天小编为大家讲解一下AutoCAD中圆工具的使用。

工具/材料

AutoCAD软件

圆心、半径画圆法：

•

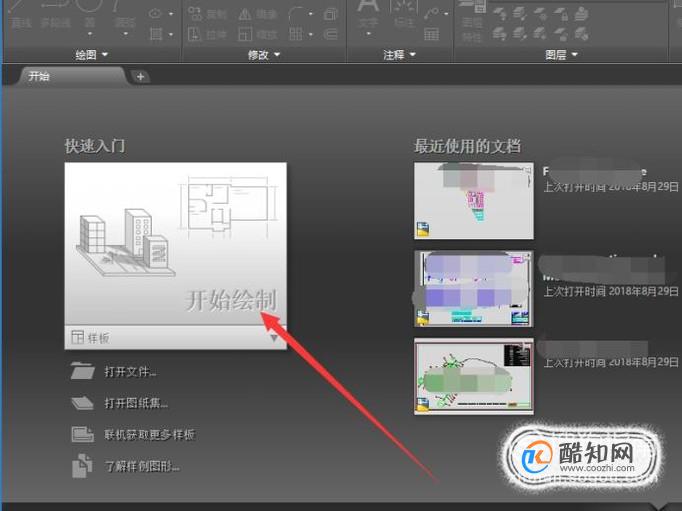

  01 打开电脑，找到CAD软件，进入主页面，点击“开始绘制”，进入草绘界面，如图所示。

•

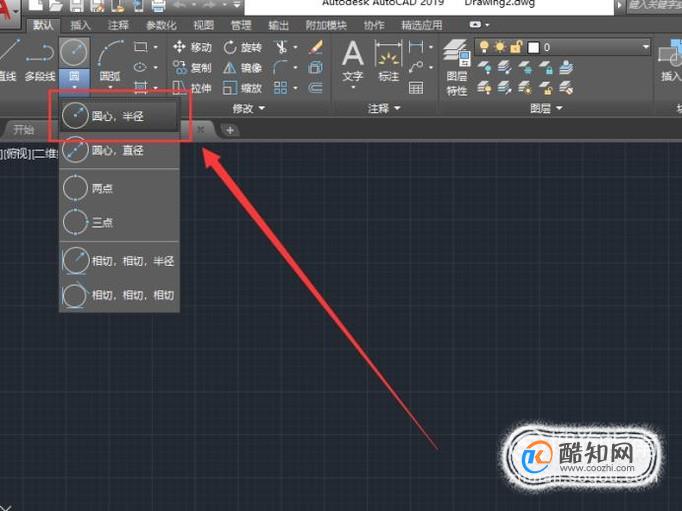

  02 在菜单区里找到圆选项，点击在其下拉菜单里找到圆心、半径选项，如图所示。

•

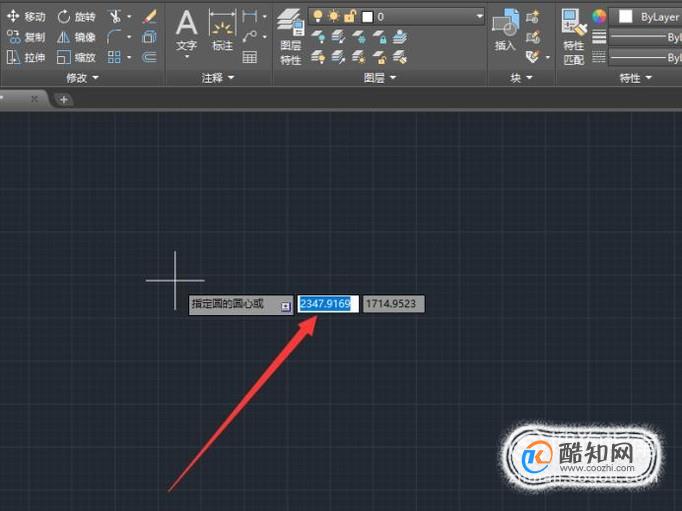

  03 选中命令之后，在绘图区域确定圆的圆心，左击一下鼠标或者在图示区域内输入坐标即可，如图所示。

•

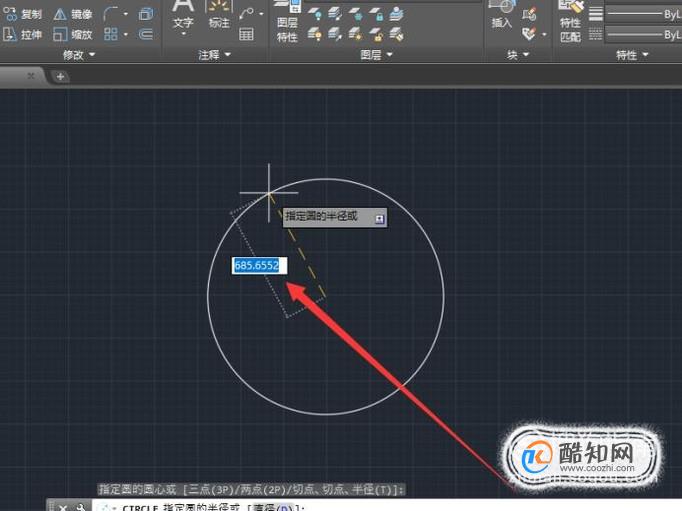

  04 确定圆心之后，需要我们确定圆的半径，在图示的框中输入半径的长度，点击回车即可退出命令，如图所示。


圆心、直径画圆法：

•

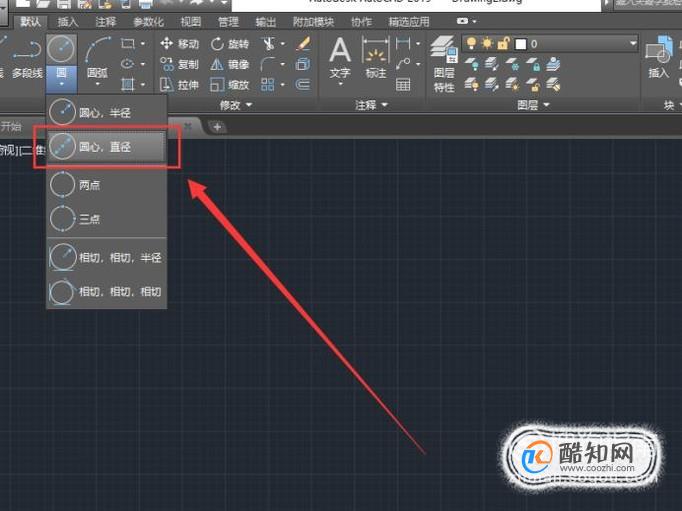

  01 在菜单区里找到圆选项，点击在其下拉菜单里找到圆心、直径选项，如图所示。

•

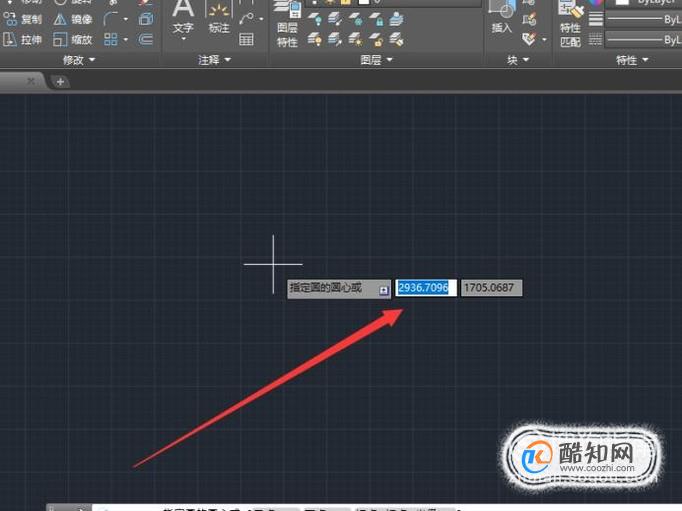

  02 选中命令之后，首先确定圆的圆心，如图所示。

•

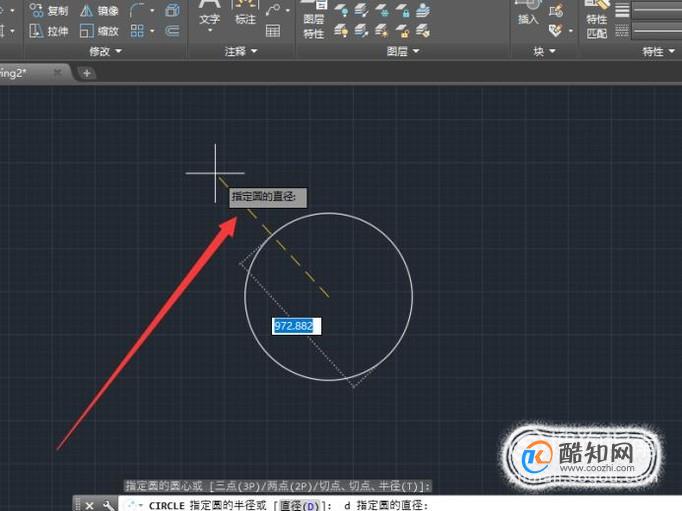

  03 确定圆心之后，提示我们要确定圆的直径，用相同的方法输入圆的直径，点击回车即可，如图所示。


两点画圆法：

•

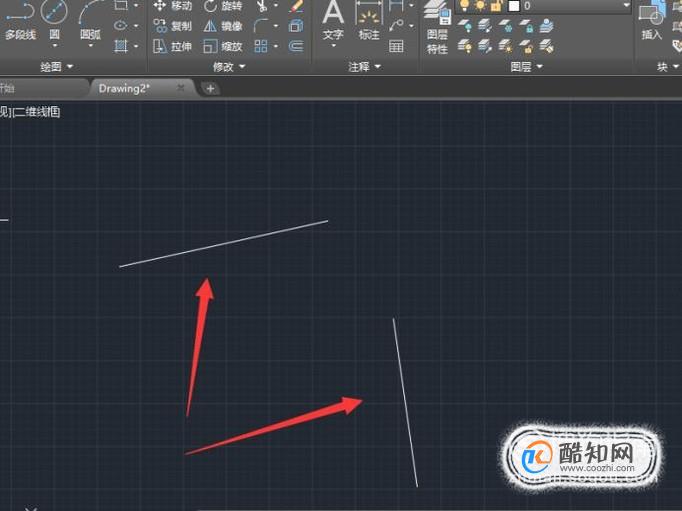

  01 两点画圆法主要应用在给出确定的两个点，并且要使圆经过这确定的两点，所以在草绘界面先绘制两条直线，如图所示。

•

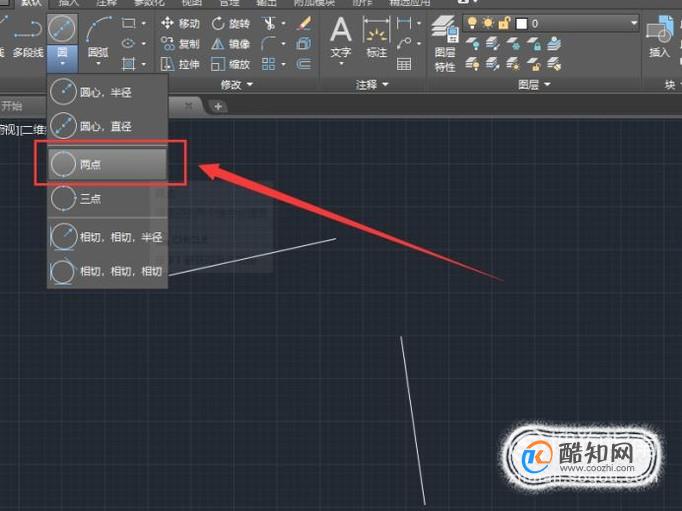

  02 在菜单区里找到圆选项，点击在其下拉菜单里找到圆心、直径选项，如图所示。

•

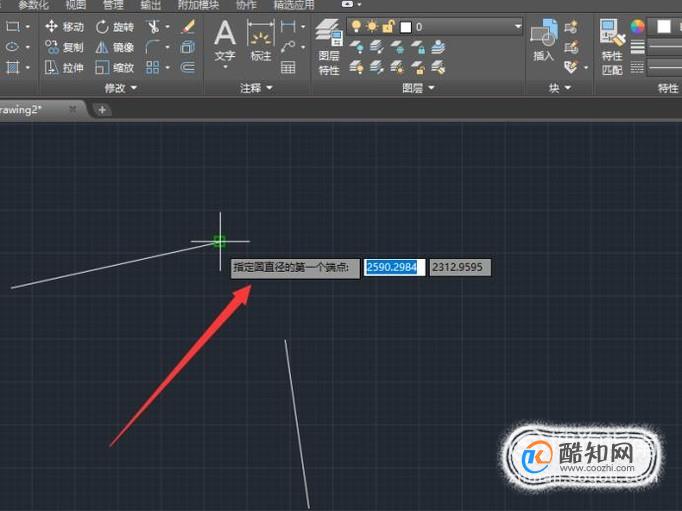

  03 选择两点命令之后，先要确定圆直径的第一个端点，将其确定在图示位置直线的端点上面，如图所示。

•

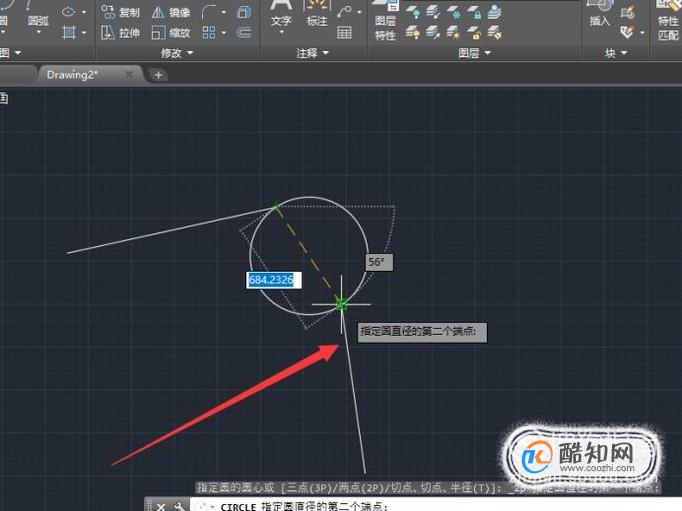

  04 确定圆直径的第二个端点，将光标定在另一条直线的一个端点上面，点击鼠标左键即可确定端点，如图所示。


相切、相切、半径画圆法：

•

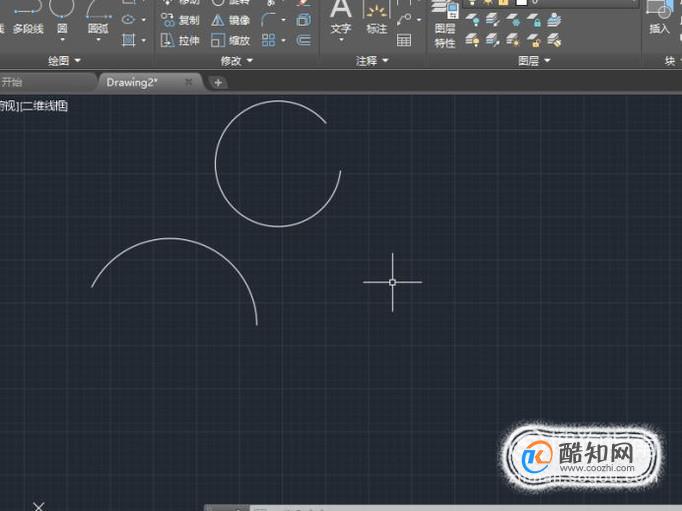

  01 相切、相切、半径画圆法主要应用于需要绘制的圆与指定的线相切，且半径是固定值，所以先在草绘界面绘制两段弧线，如图所示。

•

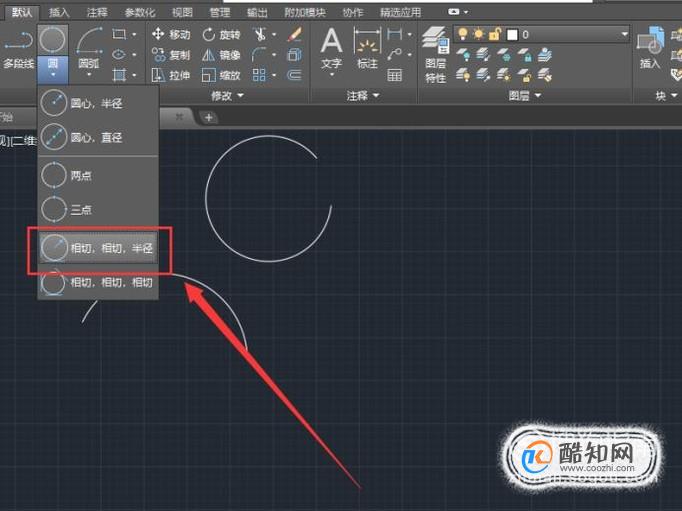

  02 在菜单区里找到圆选项，点击在其下拉菜单里找到相切、相切、半径选项，如图所示。

•

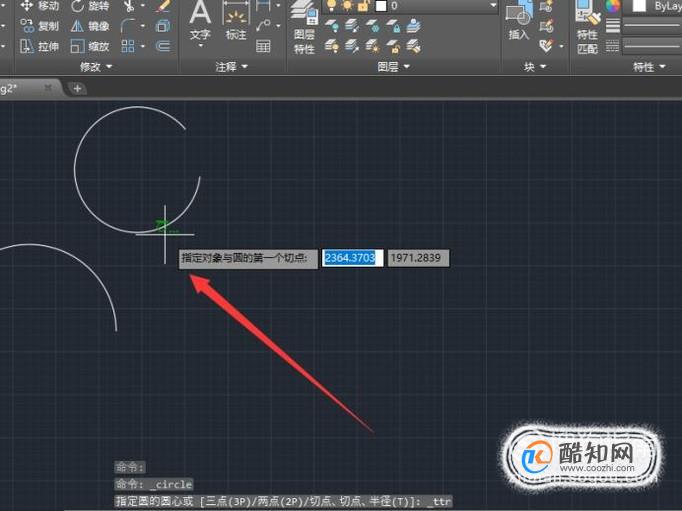

  03 选中该命令之后，将鼠标光标定在指定的圆弧上面，点击一下鼠标左键，如图所示。

•

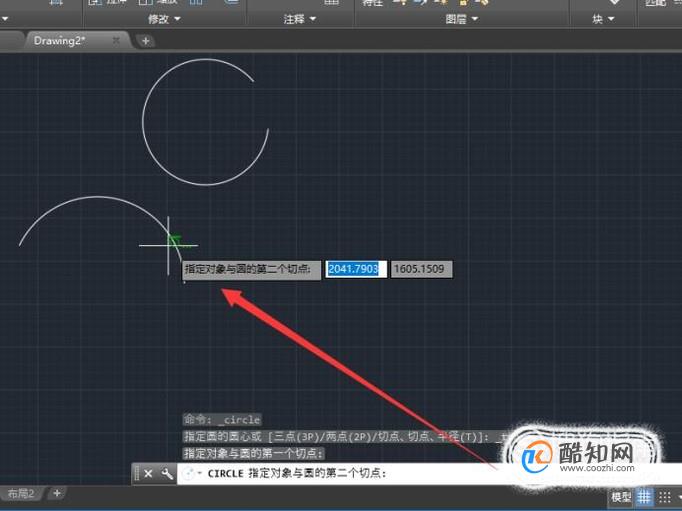

  04 用同样的方法确定指定对象与圆的第二个切点，如图所示。

•
  05 之后系统提示确定圆的半径，在图示位置输入圆的半径，点击回车即可完成绘制，如图所示。
