如何使用CAD画平面图门窗

工具/材料

CAD软件

操作方法

•

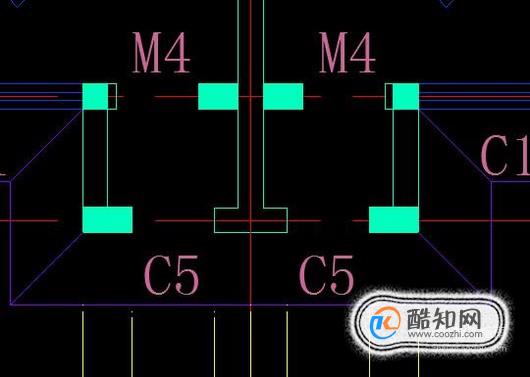

  01 门窗画在墙壁中间的空余位置，下图为门窗未安装图，接下来我来详细的讲述如何画门窗

•

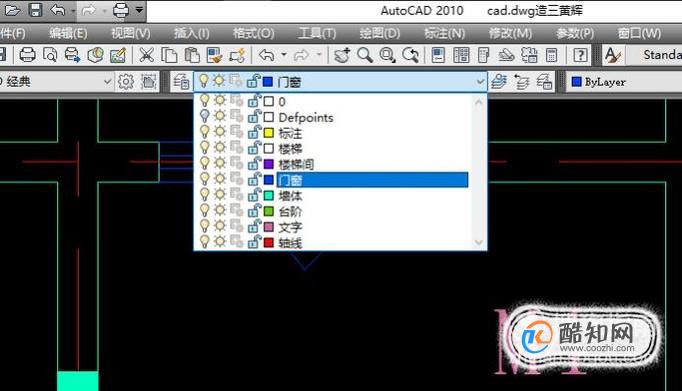

  02 先建图层，名字改为门窗，颜色自选，我用的是蓝色，下图以蓝色为准，然后选中门窗图层。

•

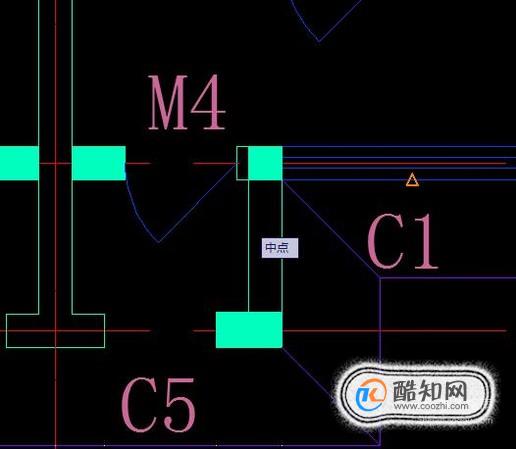

  03 接下来 我们先画门，看好你的门是多宽的，如下图，门宽为八百，选中直线，先画一条八百的线连接墙壁两端。

•

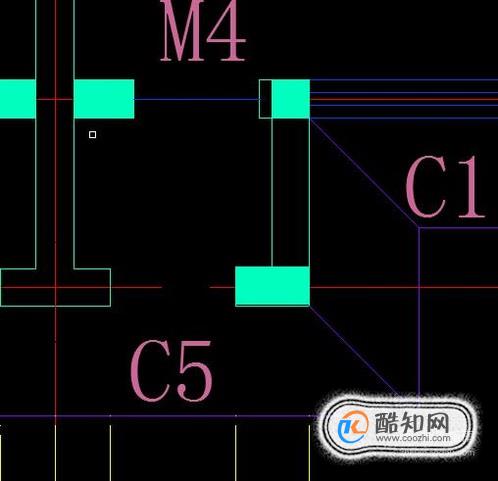

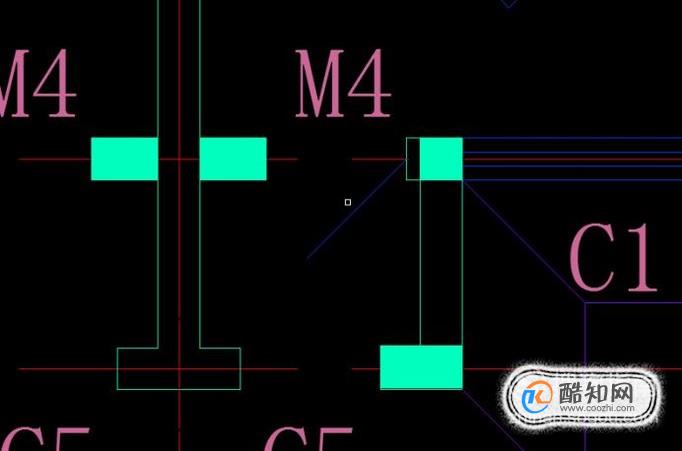

  04 然后选中旋转，点击刚画的那条线，以线的右端为基地旋转45°，如下图所示

•
  05 下面是门的最后一步，点击绘图，选择圆弧，选中起点圆心端点，以左侧线段为起点，右侧线段为圆心，旋转45°向下端头为端点进行画弧，门的位置画好。

•

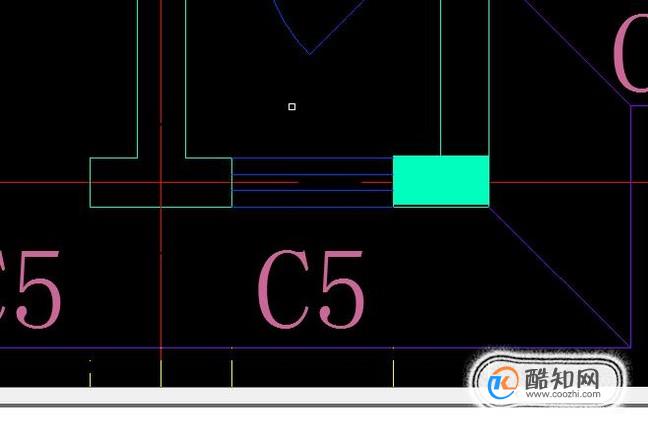

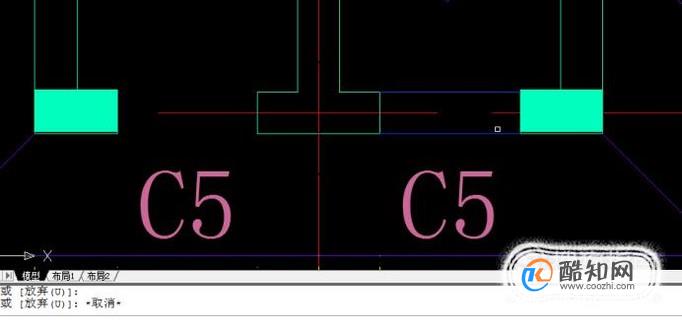

  06 接下来画窗户，把最上端与最下端用画线连接起来，然后选中其中一条线，选择偏移，偏移距离为80，结果如下图所示。


特别提示

三点画弧中起点、圆心和端点位置要牢记，很容易记错。
