教你认识主板插线

很多朋友都想自己组装一台电脑，其他都还好，就是主板上的插线让人头疼。下面我来给大家讲解一下这方面的知识。

操作方法

•

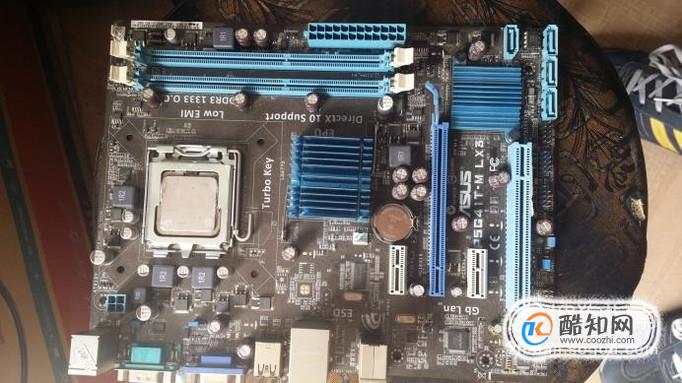

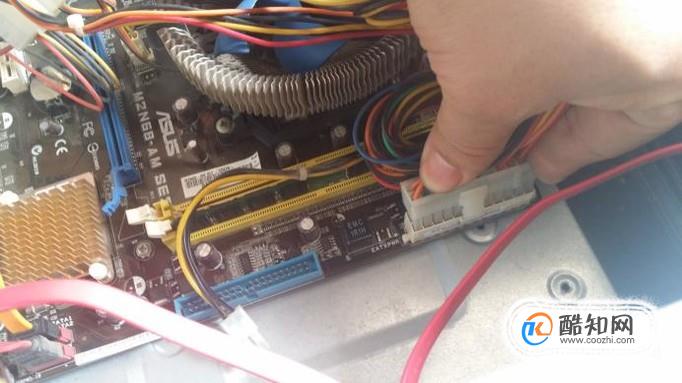

  01 首先主板上最大的一个24口的插座，这是ATX电源插座，电源的24PIN供电插头就插在这上面，插的时候两者的塑料卡扣要对齐，不要插反，否则插不上。

•

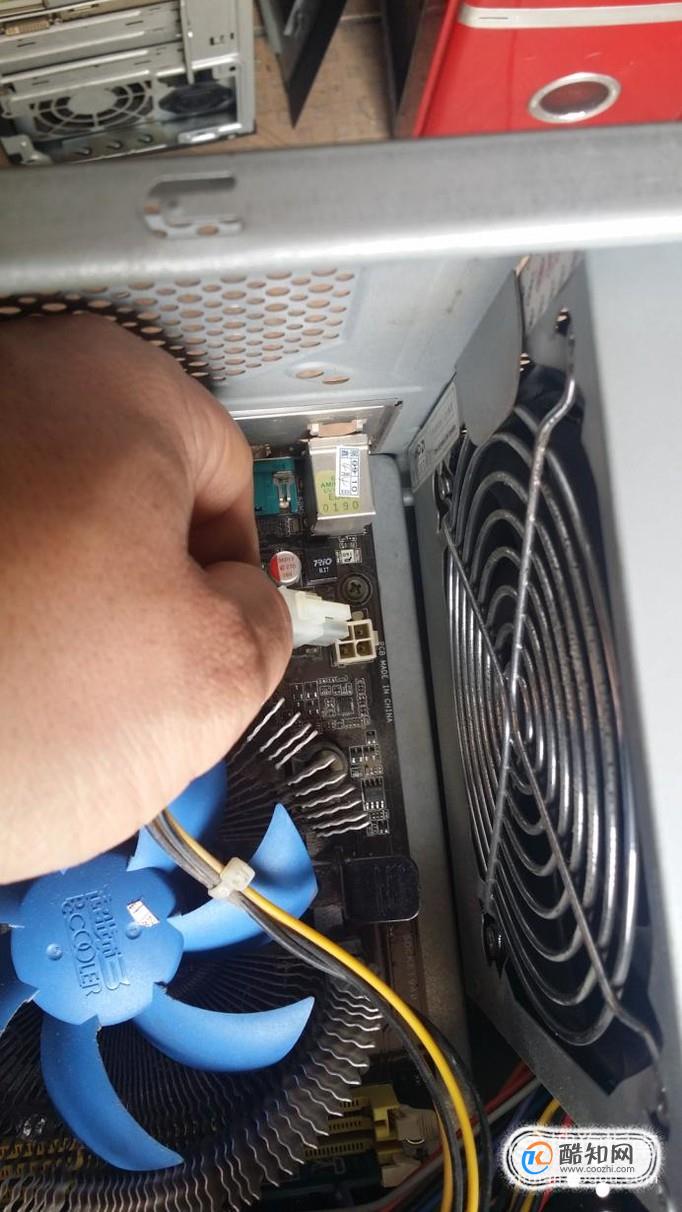

  02 这个4口插座是给CPU供电的，电源的4PIN插头对准了插到上面（也有防插错卡扣）。

•

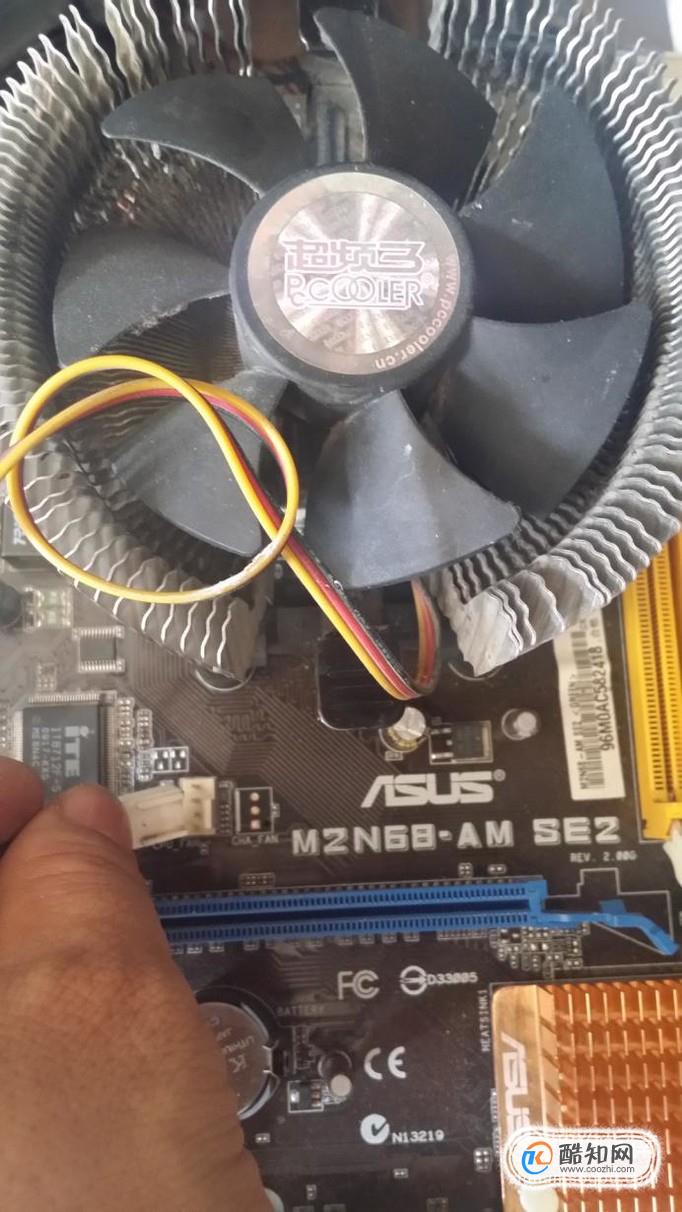

  03 这个4针的插座是CPU风扇插针，一般标有“CPU FAN”或“CFAN”字样，因为主板上还有好几个类似的插针，所以要看清楚标示不要插错。

•

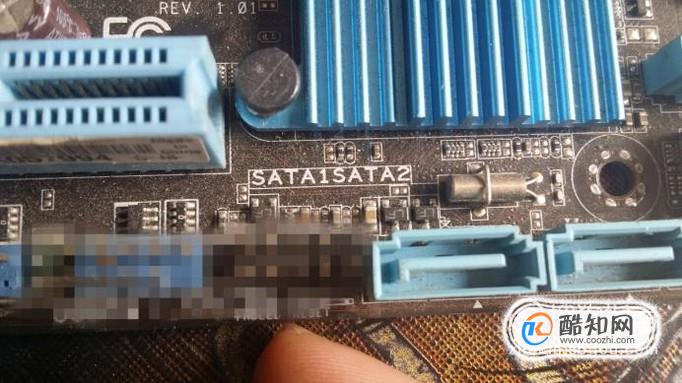

  04 然后这几个L型插口是SATA硬盘或光驱的数据线插口，这个也是有标识的。

•

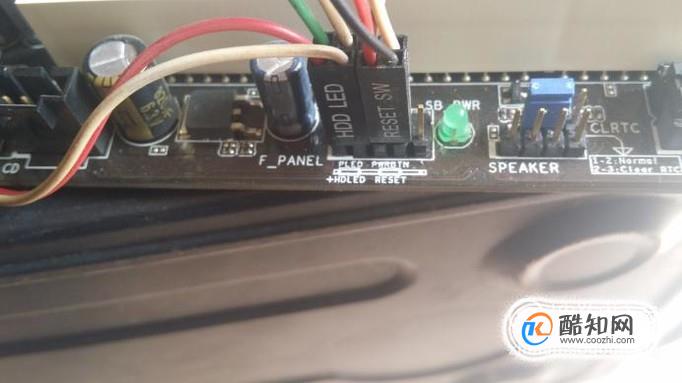

  05 接下来是最让人头疼的机箱前面板接线。这个是前面板跳线，包括电源开关、重启开关、电源指示灯、硬盘指示灯。旁边一般标识为“F-PANEL”。其中除了重启开关（reset）外，其它插的时候都分正负极（有标识）。

•

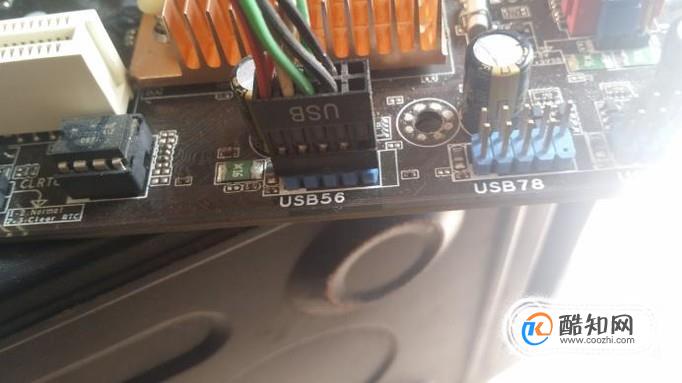

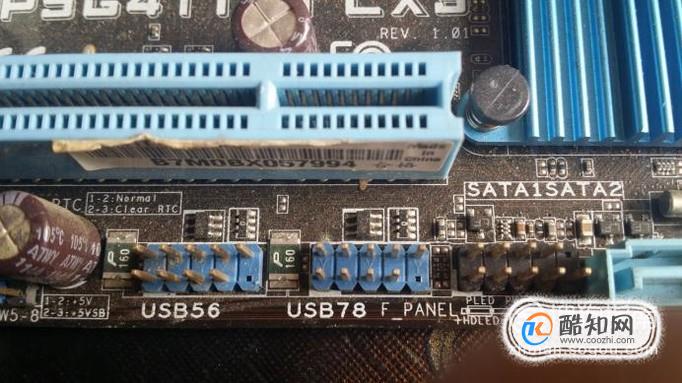

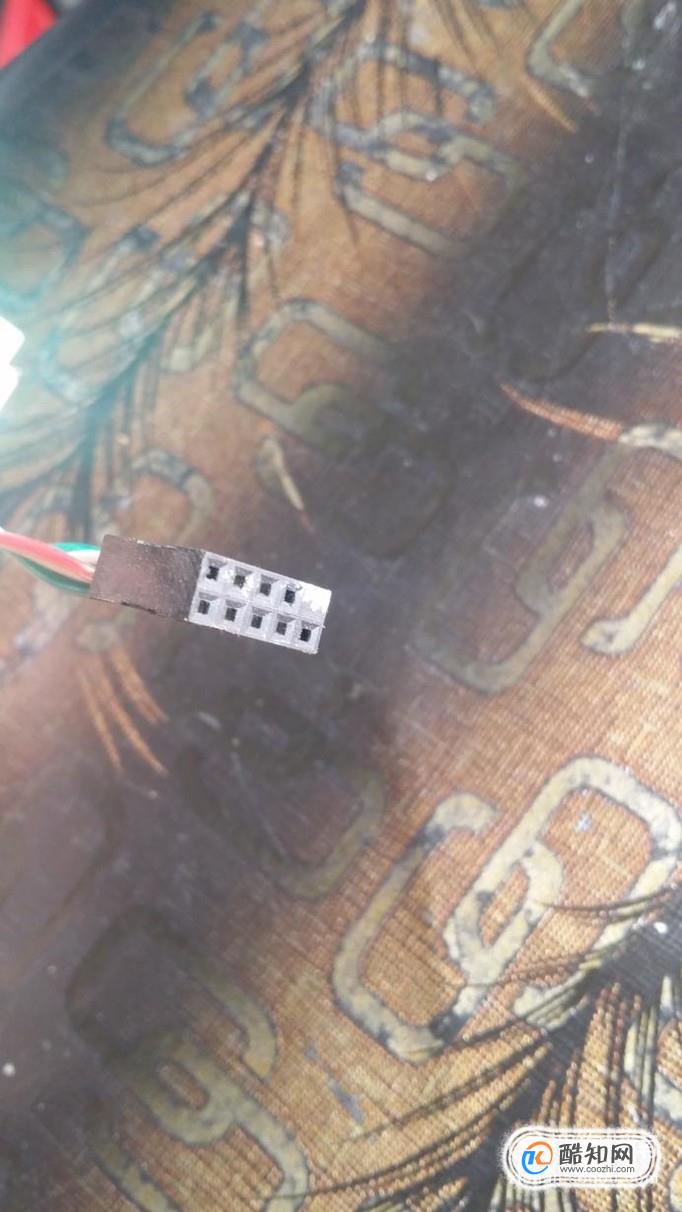

  06 这是前置USB插针，标有USB字样，它在右下角有一个位置是没有插针的，对应的机箱前置USB插头也有一个防插错口（实心的），两者对准了插上即可。

•

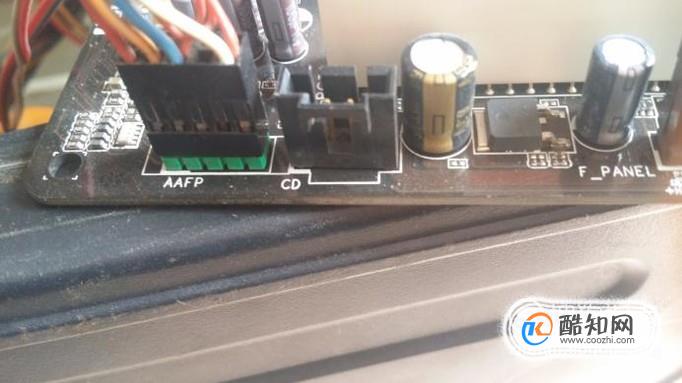

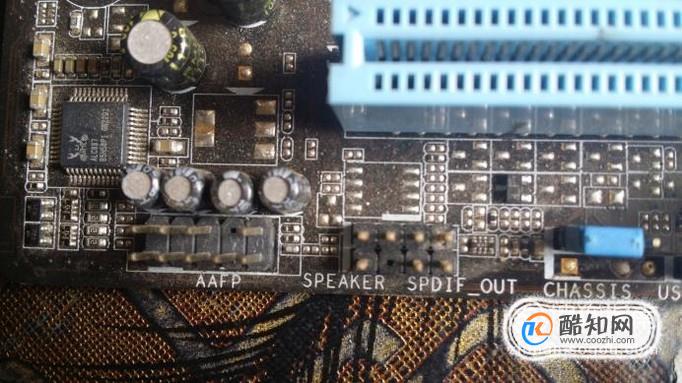

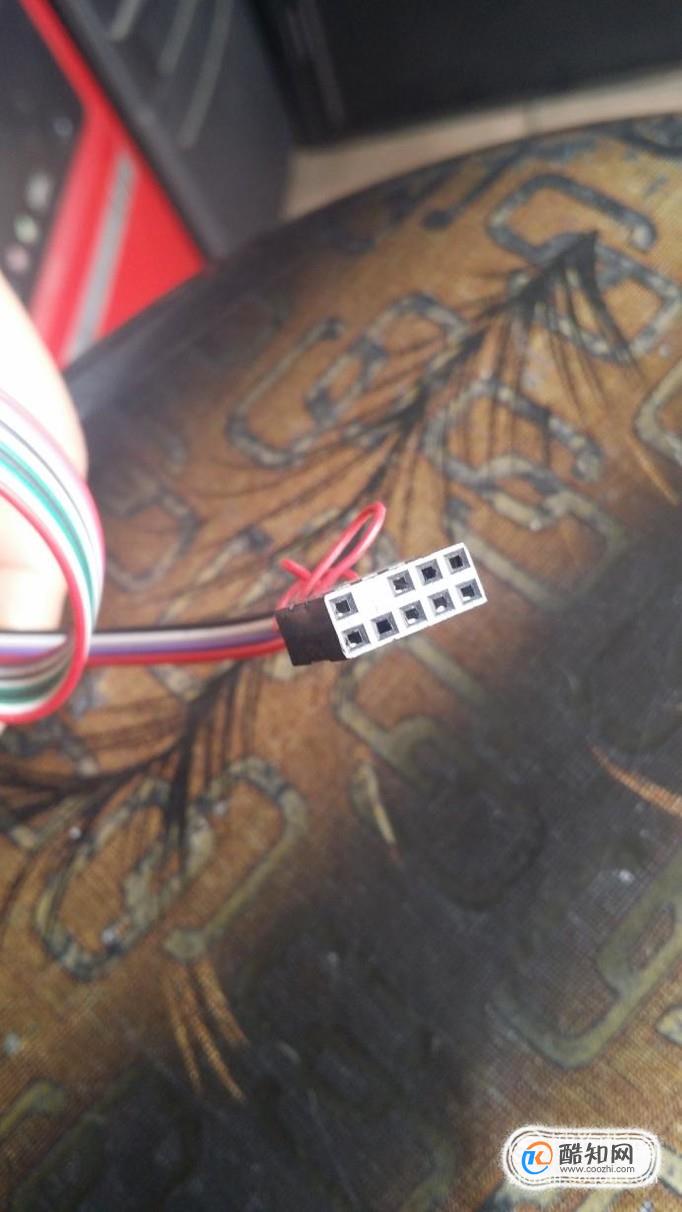

  07 这是前置音频插孔，标识一般有两种，一种是常见的“AUDIO”，一种是途中的“AAFP”。它在上面一行有一个空缺，也是与机箱前置音频插头对应的，以防插错。
