CAD如何设置标注比例

当我们在CAD中绘制好图形以后，我们就需要对绘制的图形进行标注，标注好之后会根据需要来设置标注比例，一起来看看是如何操作的吧。

操作方法

•

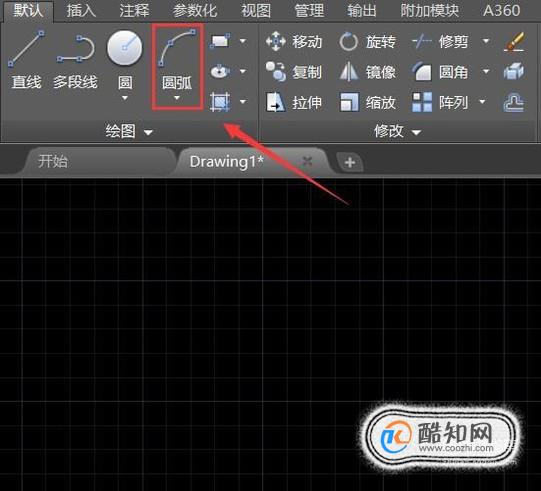

  01 打开CAD之后在常用菜单里找到圆弧选项，如图所示：

•

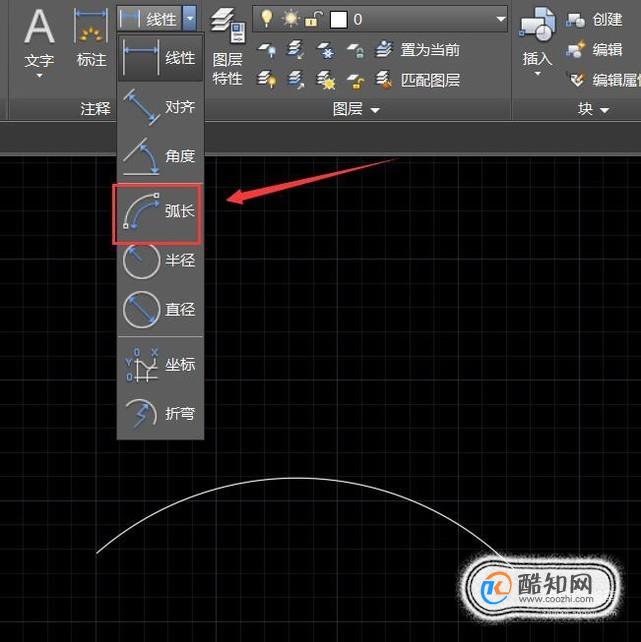

  02 选择圆弧选项之后在绘图区里绘制一段圆弧，然后在找到标注里的圆弧标注选项，如图所示：

•

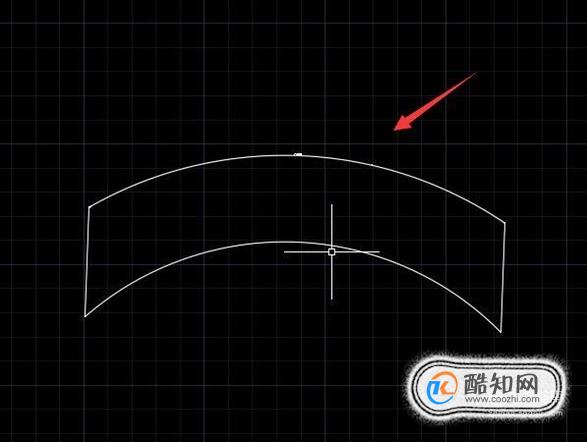

  03 使用圆弧标注选项将绘制的圆弧标注起来，如图所示：

•

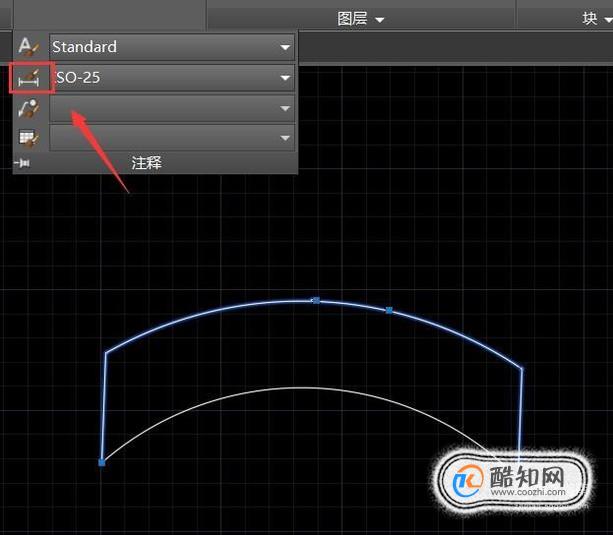

  04 选择标注的圆弧在注释里找到标注样式选项，如图所示：

•

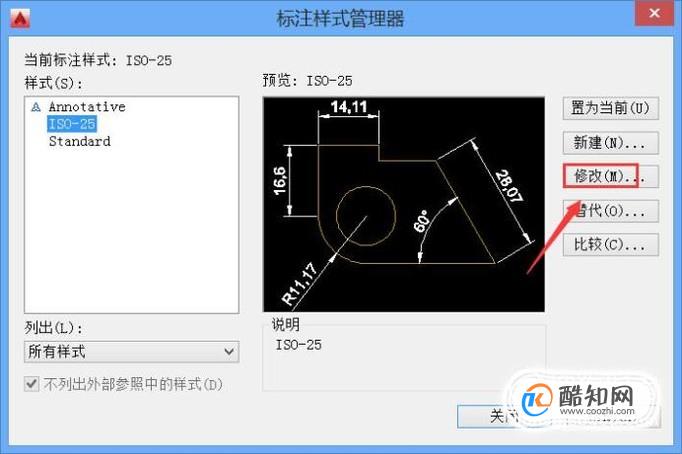

  05 点击标注样式选项，在弹出的对话框内找到修改选项，如图所示：

•

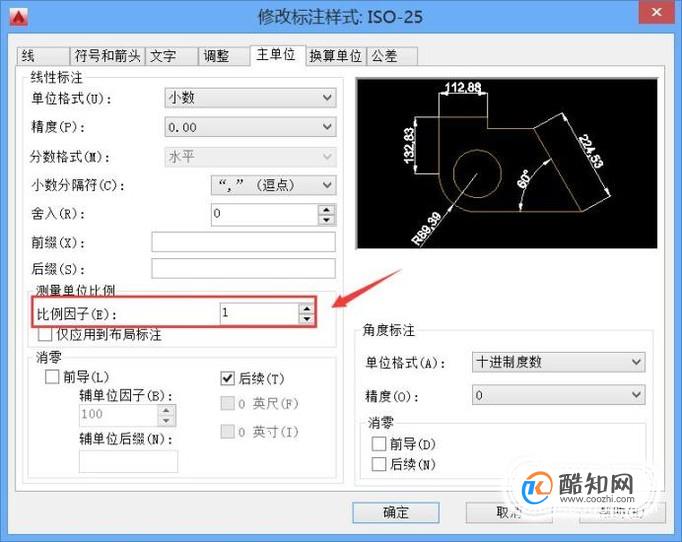

  06 点击修改选项在其设置界面内找到主单位选项，点击该选项在其内找到比例因子选项，我们根据需要就可以设置标注的比例了，如图所示：
