CAD中如何标注尺寸？

CAD图纸中，经常可以看到各种标注的尺寸，那么CAD中如何标注尺寸呢？下面我来演示一下吧。

操作方法

•

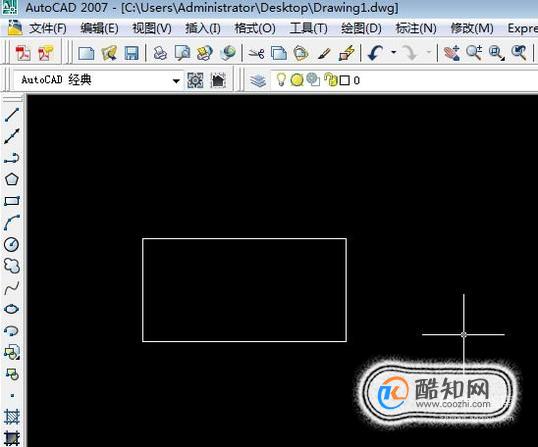

  01 首先，打开CAD软件，找到需要标注的图形。

•

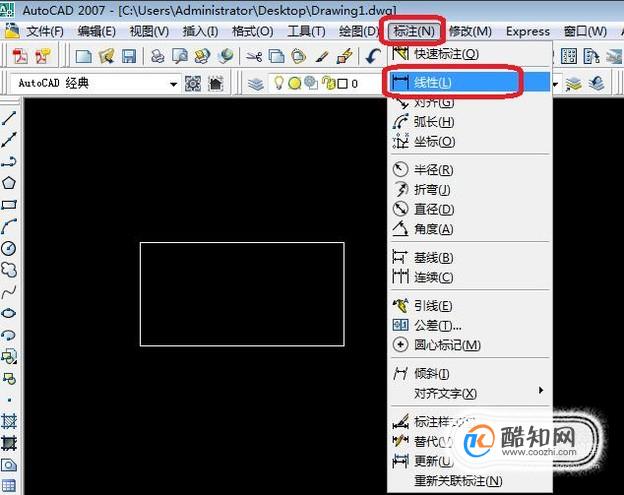

  02 点击菜单栏“标注”，制图中用线性标注的机会最多，所以我们在下拉菜单中选择“线性”。

•

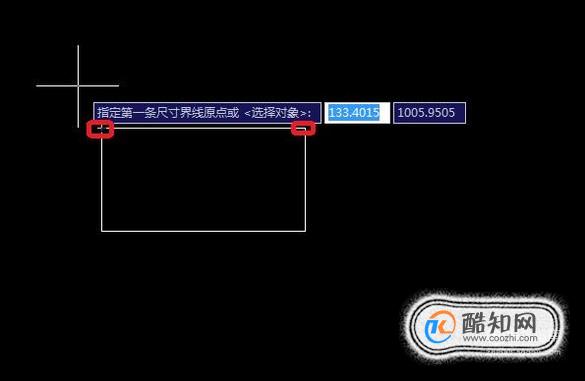

  03 光标移到图形附近会出现如图所示提示，我们需要指定两个点，拉出线性标注。我们指定图中矩形两个交点。

•

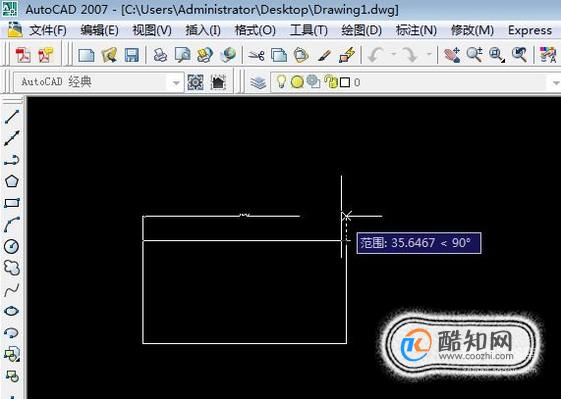

  04 如图所示，指定两点后，移动标注至目的位置，点击左键，即在该处生成标注。

•

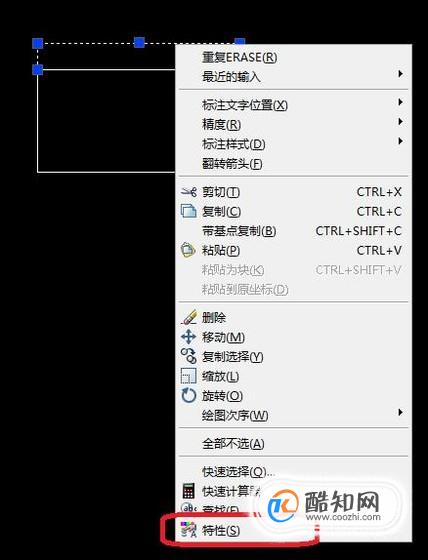

  05 如果需要对标注进行修改（标注高度、箭头大小、文字替代等），用鼠标点击选中标注后，右键单击即可调出下拉菜单，在“特性”里面就可以进行修改。
