如何对caxa图层进行操作

对于绘制工程图及平面图的初学者，绘制图形一般是没问题的，缺少的可能是整体规划，尤其是图层的管理，简单的图纸还好，复杂图纸就显得尤为重要了；

工具/材料

电脑，CAXA电子图版

操作方法

•

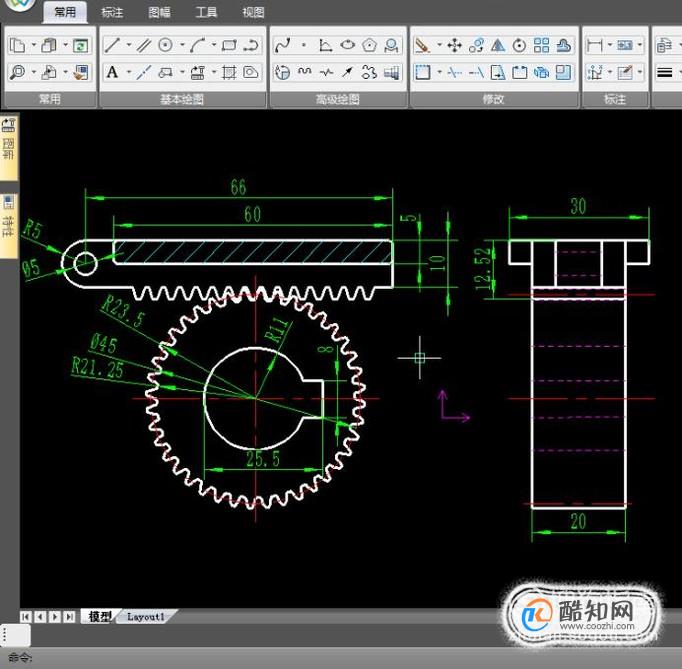

  01 首先打开需要编辑的图纸，可以看到会有多种颜色的线条，线条默认颜色及线形等属性都是官方长时间积淀下来的最佳选择，而且都是用图层来分类管理的；

•

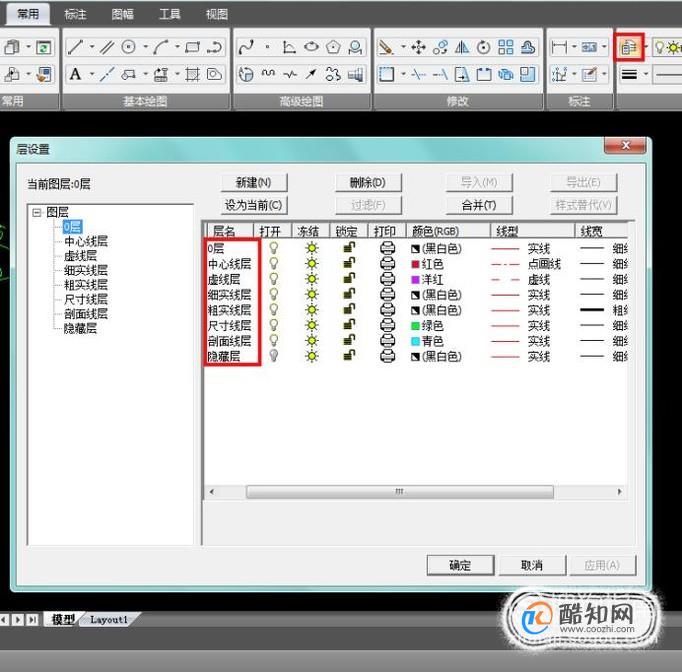

  02 下面来看看图层管理，点击“图层”按钮，打开管理界面，列有8个默认图层，每个图层的属性都是可以修改的；

•

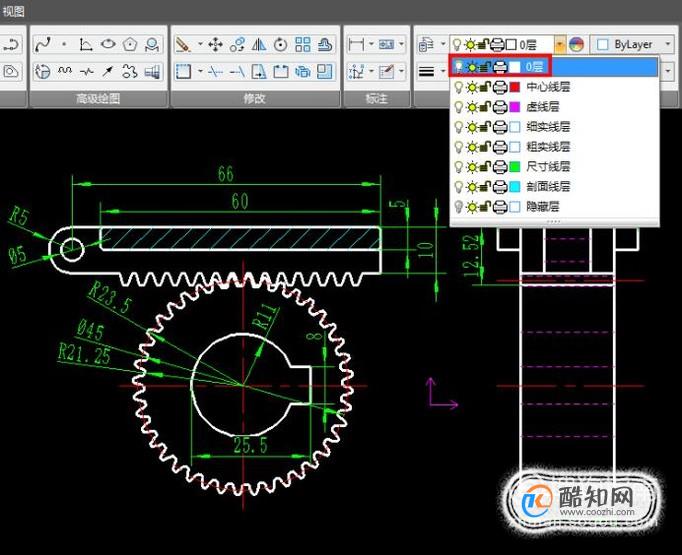

  03 0层也可以叫做基础层，图形都可以绘制在这个图层，但是不推荐，此外，如果图中的线条想要改变图层，只需选中需要修改的线条，下拉选选择图层即可，而且不会切换当前图层；

•

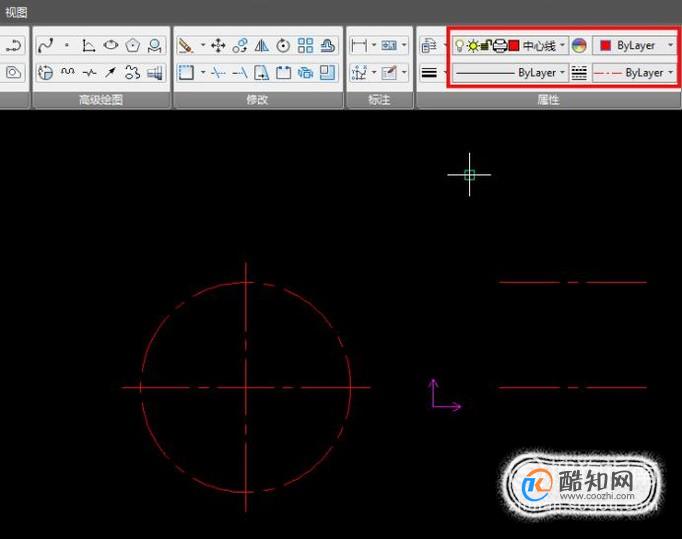

  04 中心线层，主要代表有圆形的存在，还有一些图形关系的辅助线，可以说是用于辅助识图；

•

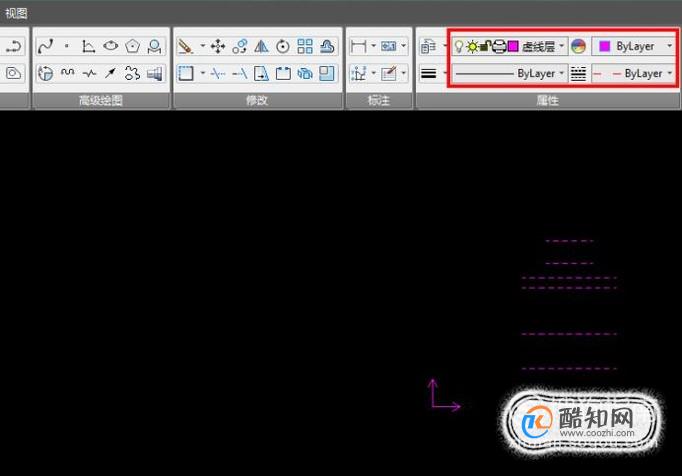

  05 虚线层，则是物体被遮挡轮廓的集合，轮廓真实存在，但图纸视角不可见，为了不影响可视轮廓而采用的；

•

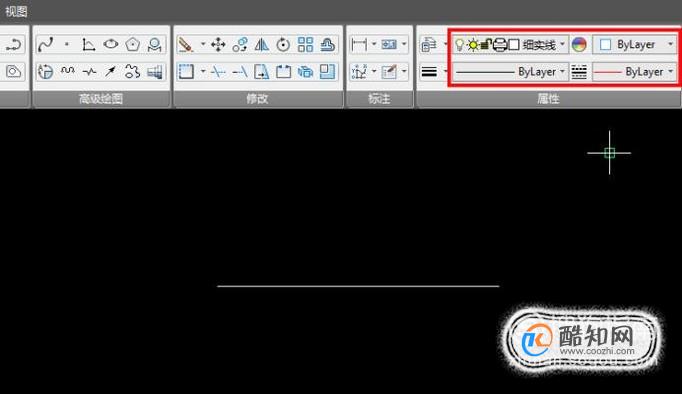

  06 细实线层，这个包括的范围比较大了，除了可视的轮廓外基本都是细实线，一般用于真实复杂轮廓的简化表现，比如说螺纹；

•

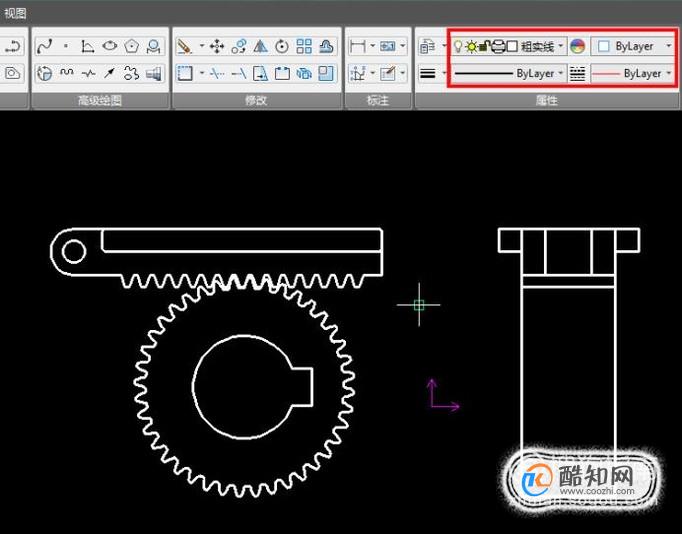

  07 粗实线层，这是最主要的图层，图形所表现的结构基本能在这个图层看清楚，大部分的编辑工作也在这个图层；

•

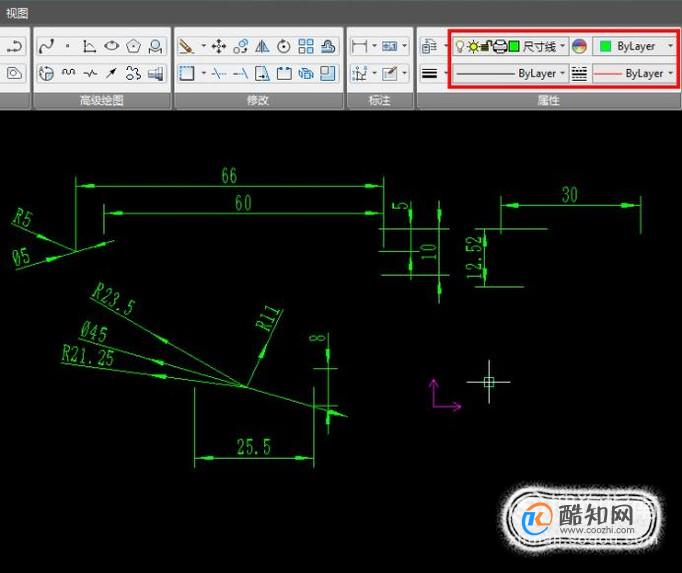

  08 尺寸线层，图形结构尺寸的全部汇集，图形都是按比例绘制的，绘制的图形没问题，尺寸就不会有问题；

•

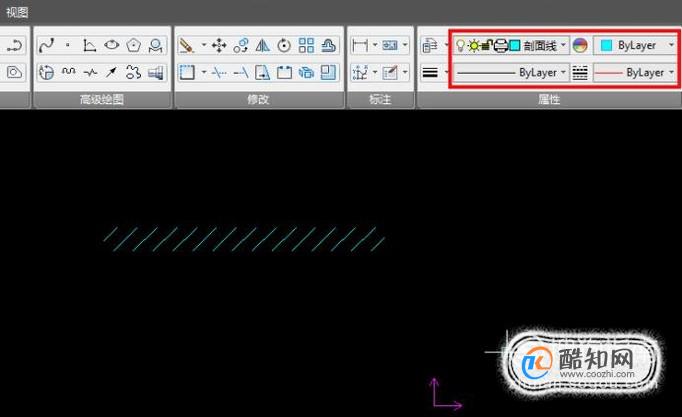

  09 剖面线层，其实这个可以归到细实线层，但是为了整体的识图效率，还是有必要单独分出一个图层的；
  隐藏层可以作为一个辅助图层，它通常是不显示的，需要用的时候才打开；


特别提示

图层对于图纸的规划很有帮助，不限于已有图层，可以按需新增；
