使用CAXA电子图板如何画米家logo

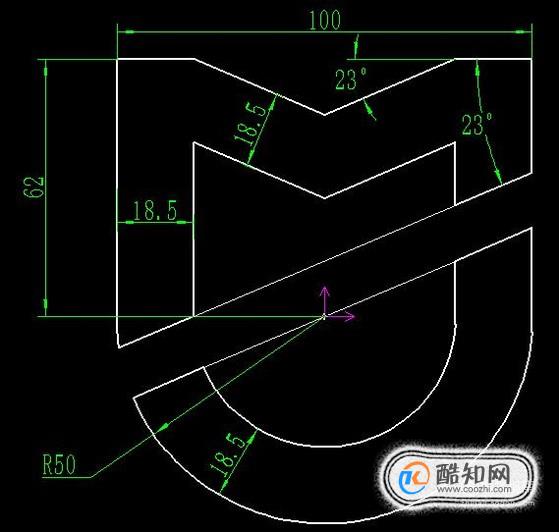

喜欢制作logo的朋友想必对各种logo的参数都有研究，比例，颜色等等，下面分享一下米家logo的尺寸比例；

工具/材料

电脑，caxa

操作方法

•

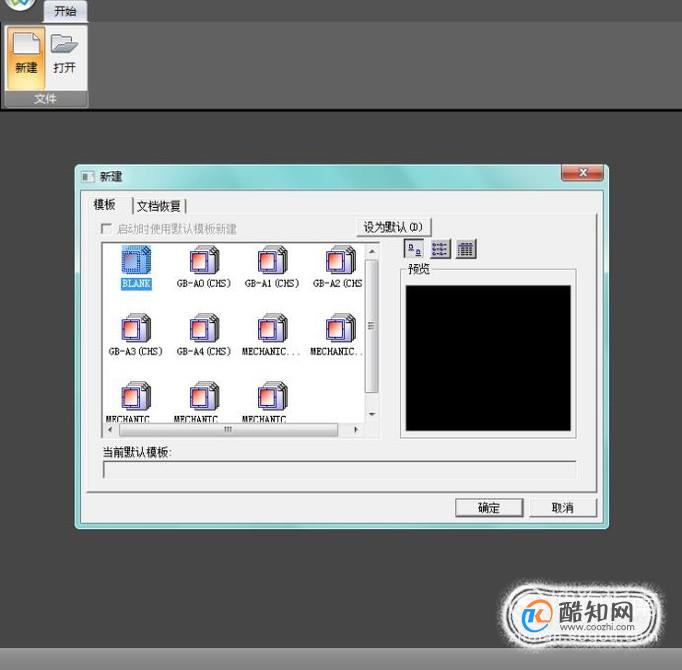

  01 首先打开caxa软件，新建“BLANK”空白图纸；

•

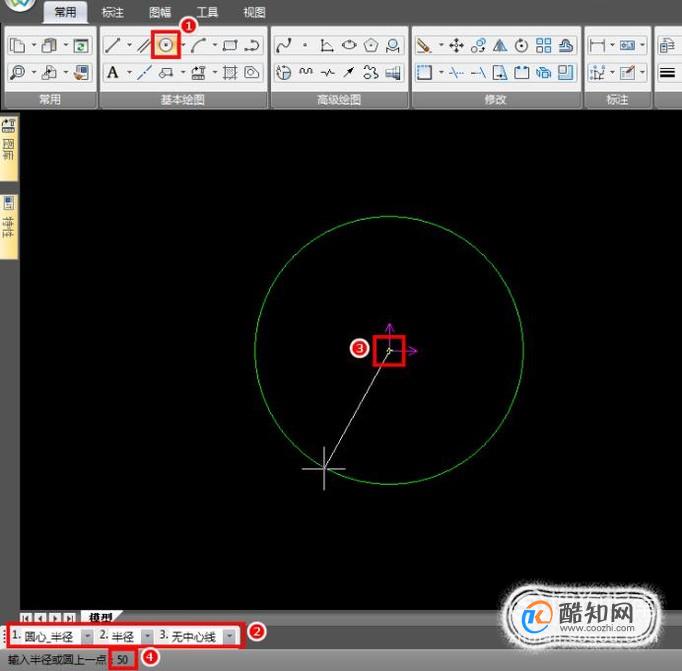

  02 先绘制主要外形，使用圆命令，以坐标原点为圆心绘制直径为100的圆；

•

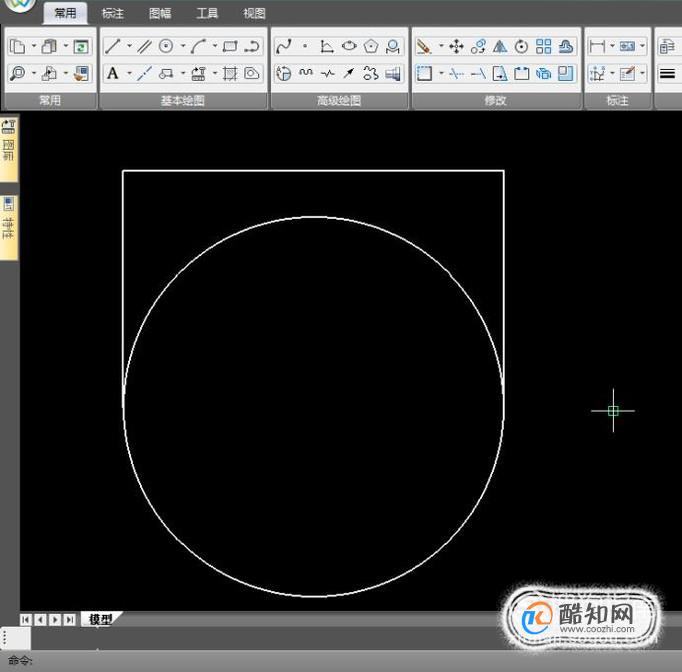

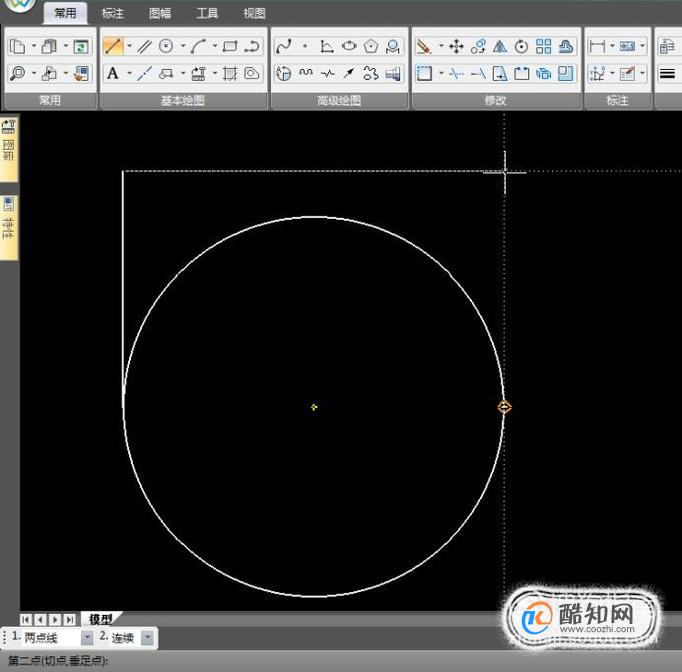

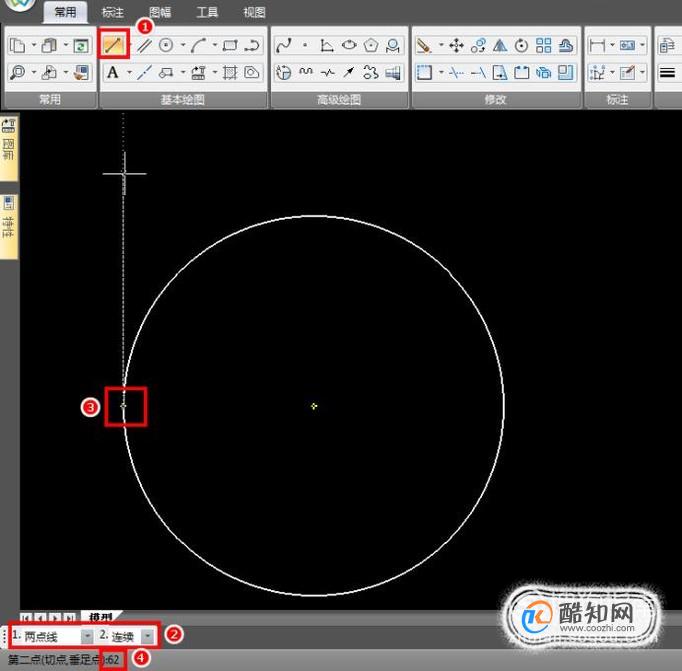

  03 再以圆的最左边为起点，向上绘制长62的竖直直线，接着如图对齐绘制长100的水平线段，再向下绘制竖直直线与圆相切；

•

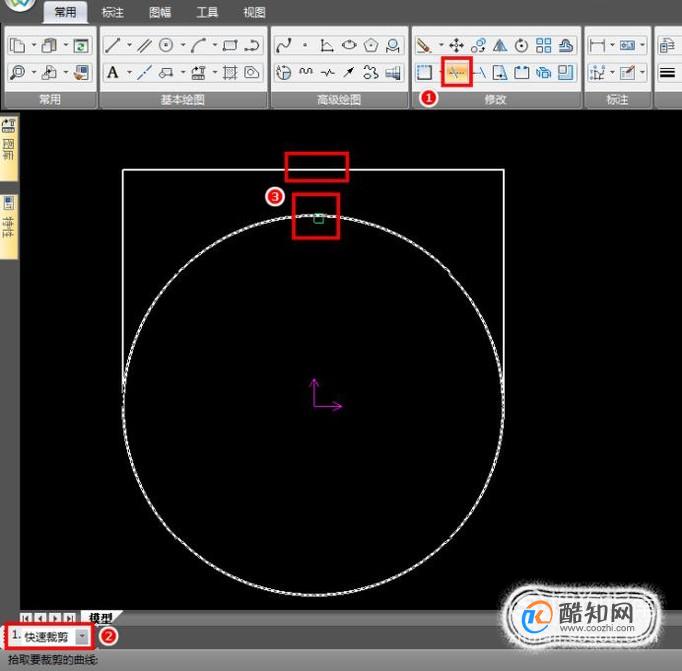

  04 删除上半圆和水平直线；

•
  05 使用等距线命令，链拾取图形，向内偏移18.5；

•

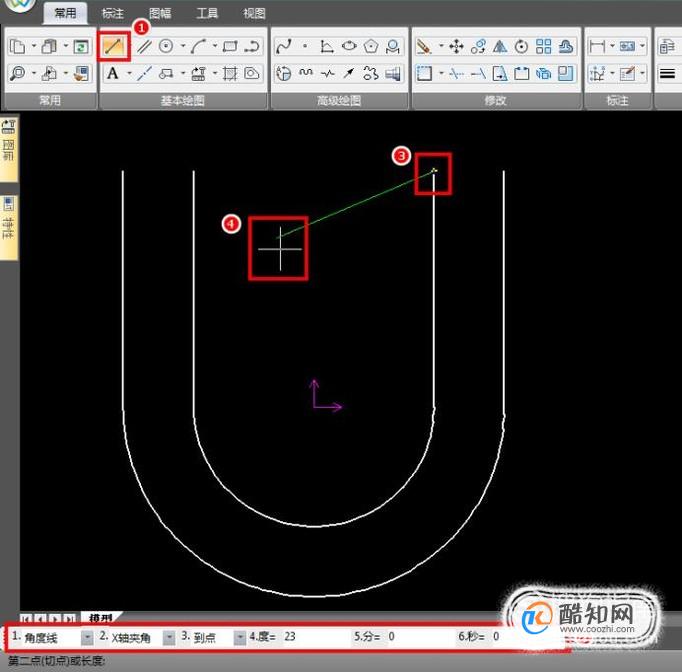

  06 以等距后图形的右上角为起点绘制与X轴夹角23°的直线；

•

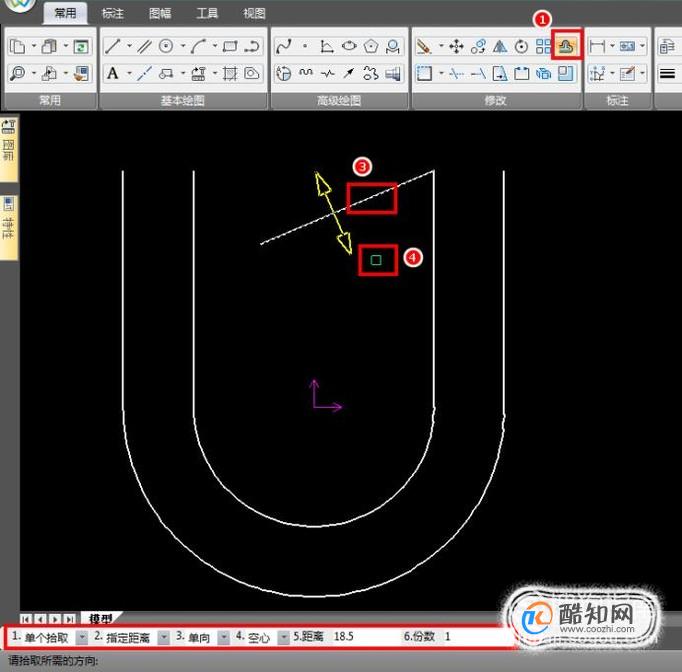

  07 接着使用等距线命令向下偏移刚绘制的角度线18.5；

•

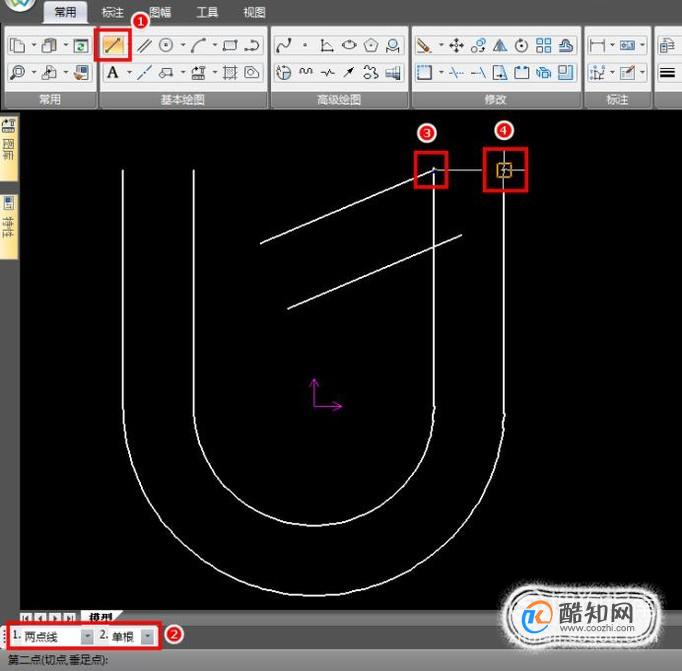

  08 使用直线命令连接右边竖直直线上面的两个端点；

•

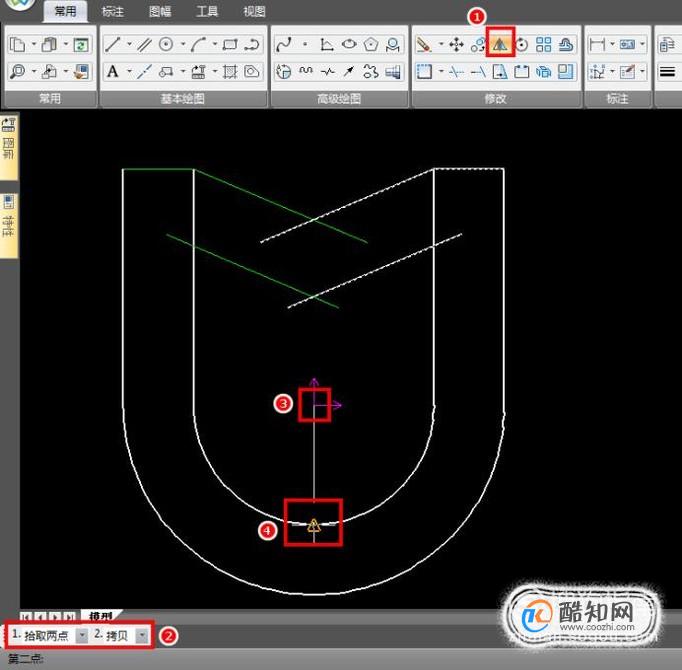

  09 使用镜像命令，将刚刚绘制的两条角度线和水平线段做镜像操作；

•

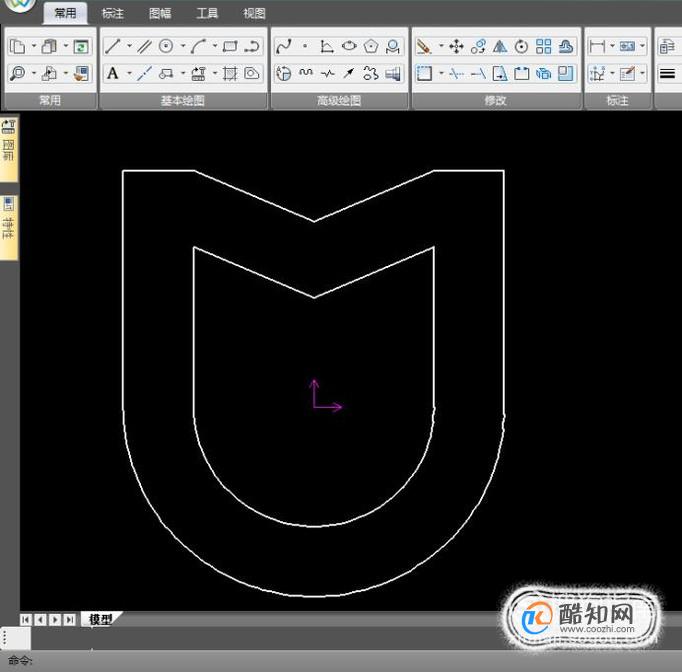

  10 使用快速裁剪，裁掉多余的线条，裁剪结果如图；

•

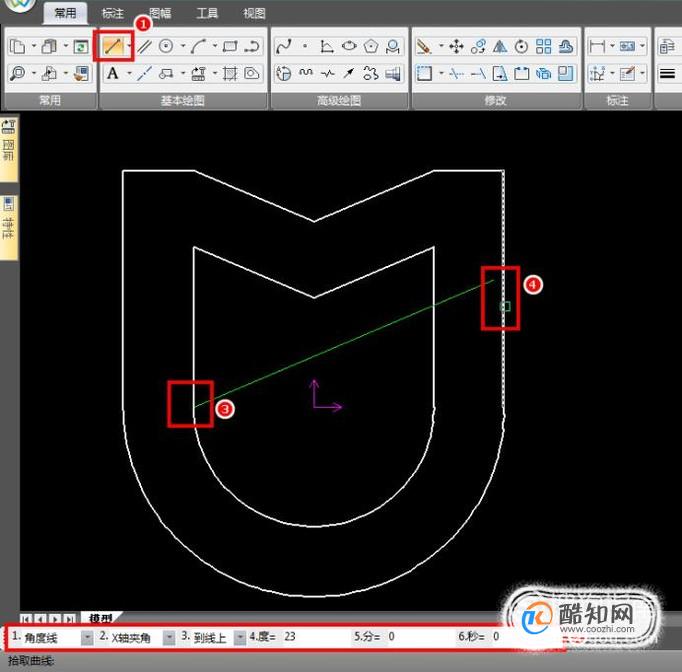

  11 以左边里面的切点为起点绘制与X轴夹角23°的直线到最右边的竖直直线，再绘制一条以圆心为起点与X轴夹角23°的直线到最右边的竖直直线；

•

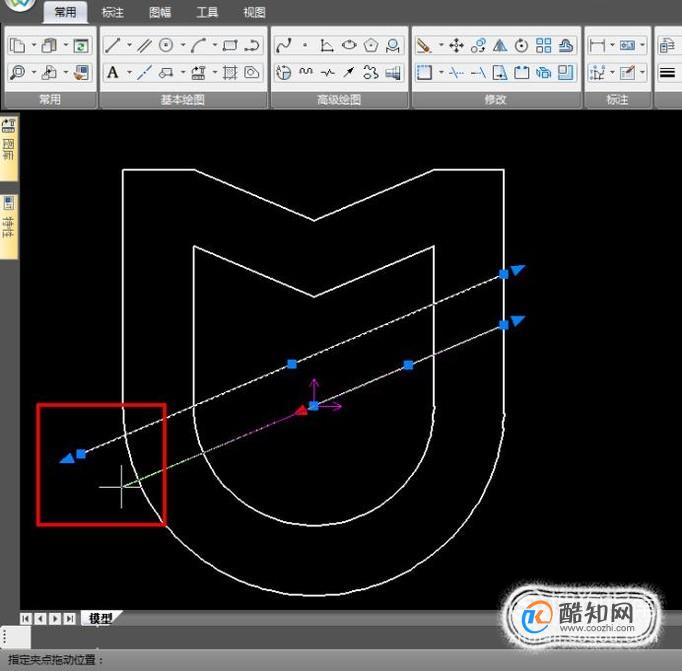

  12 向左延伸刚刚绘制的两条角度线至logo轮廓外；

•

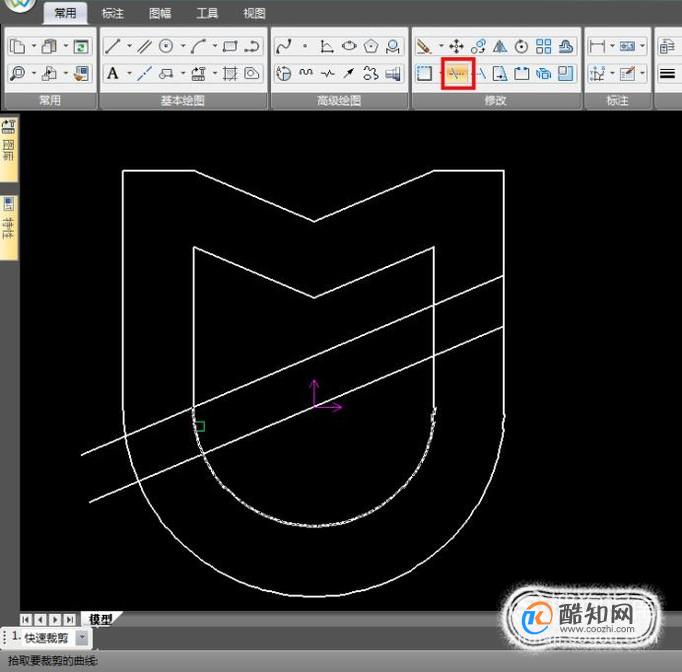

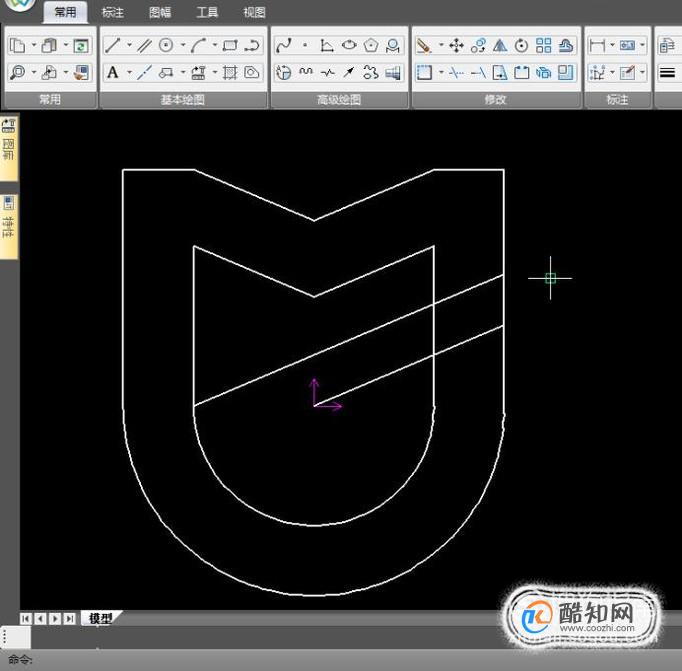

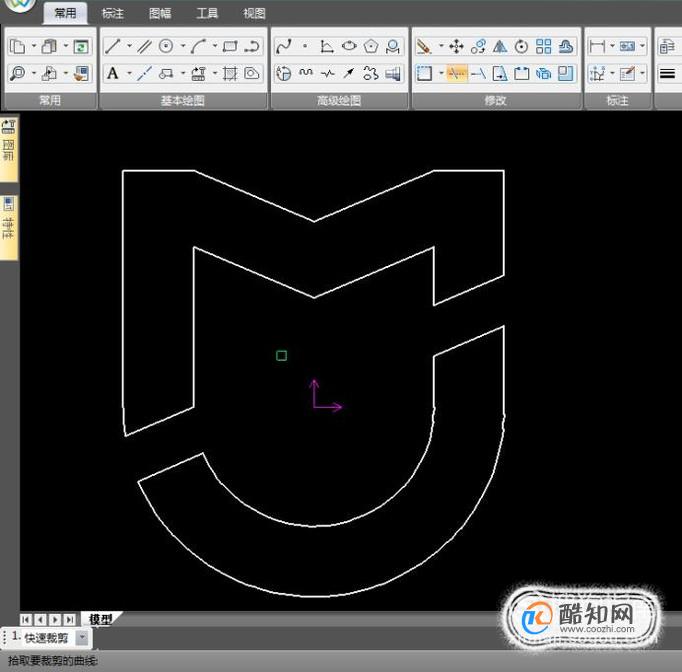

  13 使用快速裁剪，裁掉多余的线条，裁剪结果如图；


特别提示

可按照本经验的logo比例任意调整尺寸；
