如何使用caxa电子图板的等分线命令

使用等分线功能可以不用计算就能将一条线段等分成想要的份数，不过这只是其中一个用处，下面就来讲讲caxa的等分线功能；

工具/材料

电脑，caxa

操作方法

•

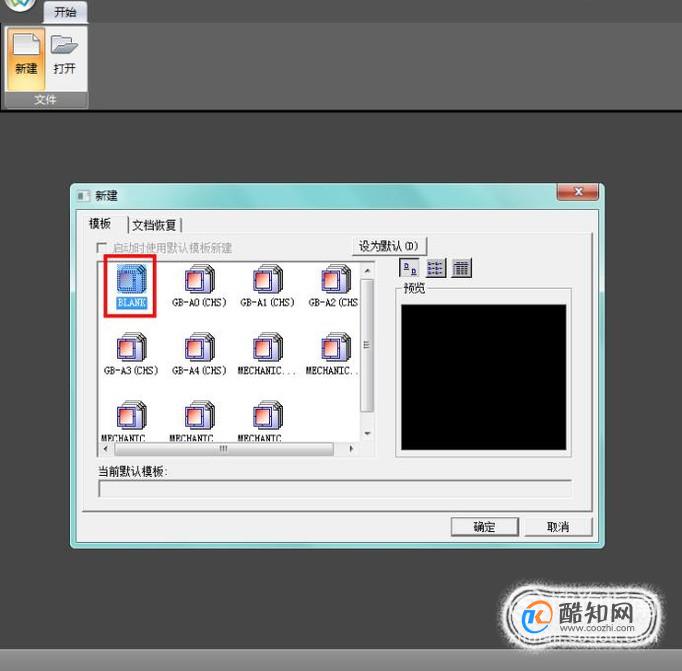

  01 首先打开caxa软件，新建“BLANK”空白图纸；

•

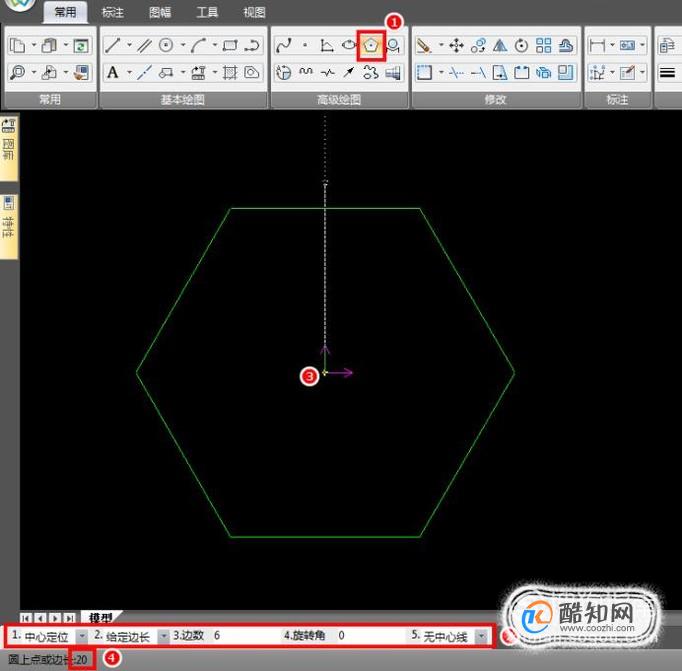

  02 使用正多边形命令，以坐标原点为中心绘制一个边长为20的正六边形；

•

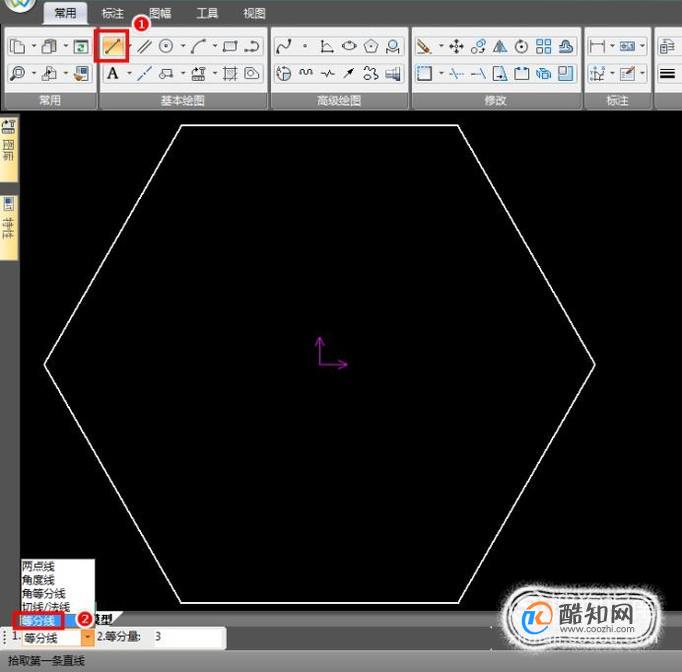

  03 选择直线命令，切换到“等分线”选项，等分量改为3；

•

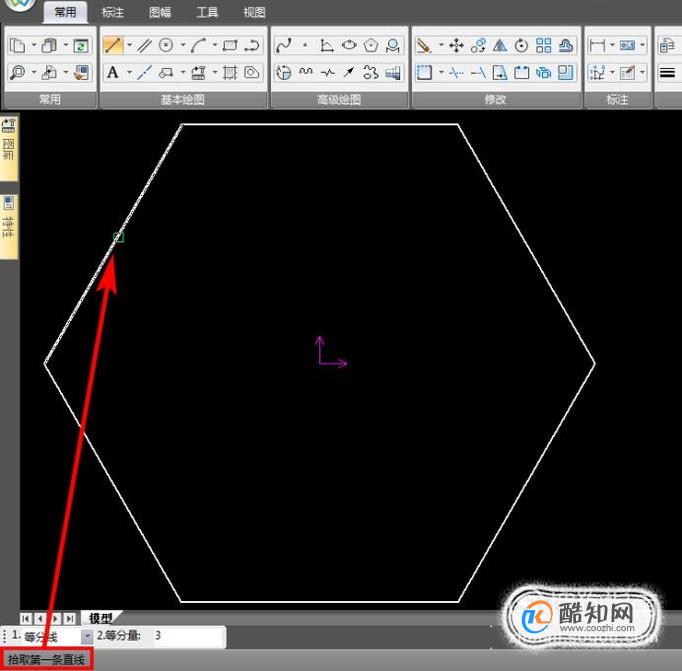

  04 先来演示相交两条线的等分线，选择六边形的一条边作为要拾取的第一条直线；

•

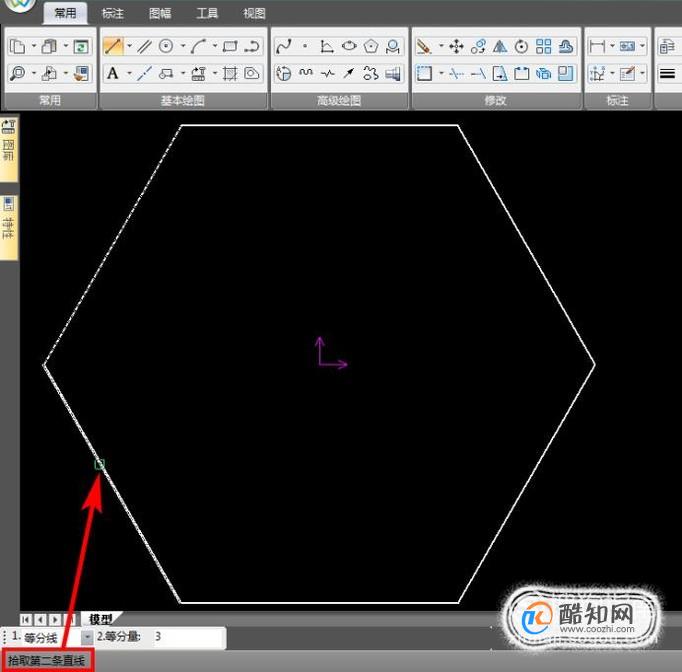

  05 拾取第二条直线时，选择刚刚选择的边的邻边；

•

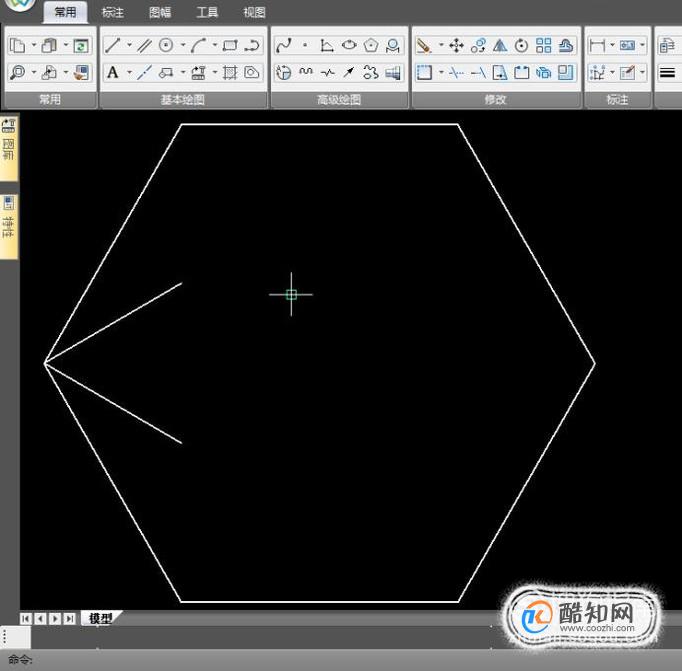

  06 选择第二条直接结束后，等分线效果如图；

•

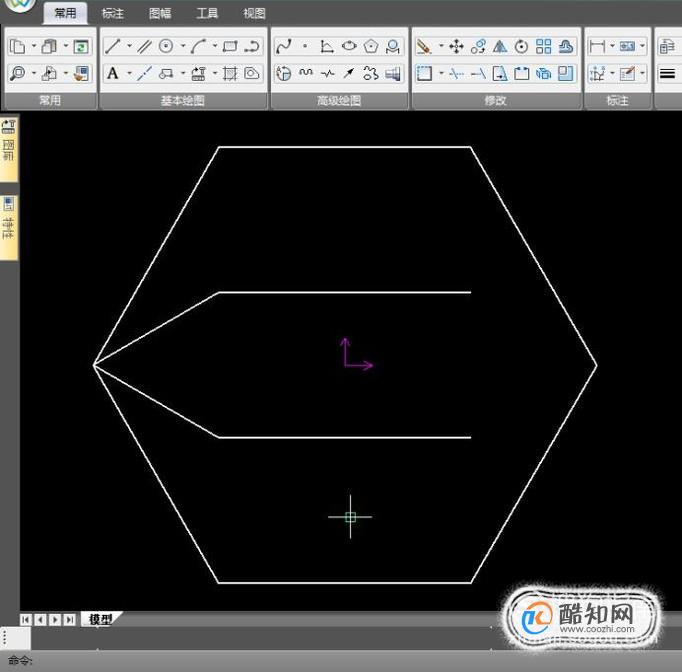

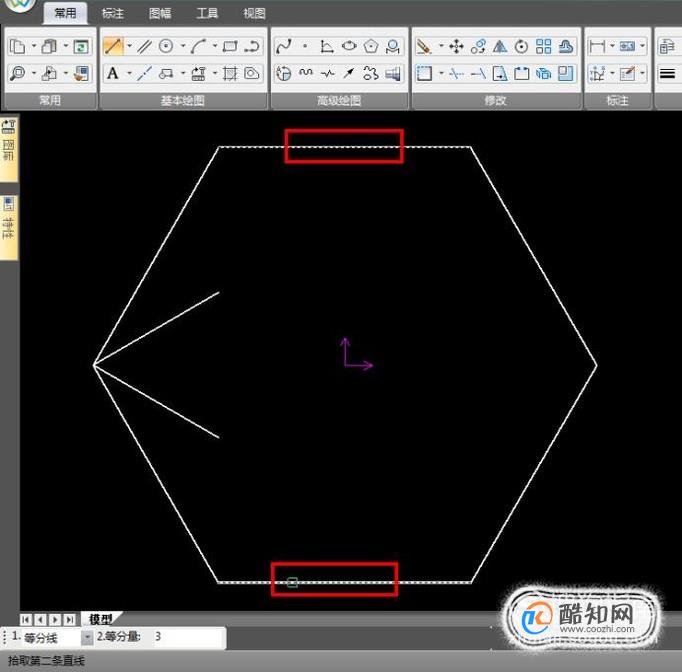

  07 再来看平行线间的等分线，拾取所需的两条直线后，效果如图，同样不平行且没相交的两条直线也是可以做等分线操作的；


特别提示

呈X或十字交叉状的两条线使用该功能无效；
